Halbach Arrays – Kestomagneettikokoonpanot korkean teknologian sovelluksiin
a Halbach Array on magneettinen array, joka tuottaa suuren magneettikentän käyttäen kestomagneetteja ja joka on järjestetty spatiaalisesti pyörivällä magneettikenttävektorilla, joka fokusoi ja laajentaa magneettikenttää yhdelle Side, samalla peruuttaa sen pois toisella. Halbach-paneelit pystyvät saavuttamaan erittäin korkeat ja yhtenäiset vuontiheydet ilman, että tarvitaan mitään tehonsyöttöä tai jäähdytystä, jota sähkömagneetti vaatisi.
jo yli 25 vuoden ajan integroitu Magnetiikka on ollut alan johtava kestomagneetin Halbach-matriisien valmistaja teollisiin ja teknisiin sovelluksiin. Olemme erikoistuneet moniosaisten, pyöreiden ja lineaaristen (tasomaisten) Halbach-ryhmien ja Halbach-tyyppisten magneettisten kokoonpanojen tekniseen suunnitteluun, suunnitteluun ja valmistukseen, tarjoten useita napakokoonpanoja, joilla on korkeat kenttäpitoisuudet ja korkea yhdenmukaisuus.
Halbachin sylinterin pyöreät Halbach-matriisit

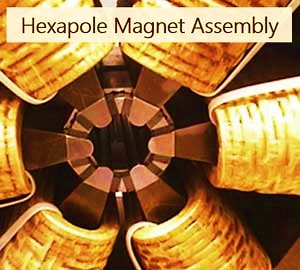

Halbachin sylinteri on pyöreä Halbach-ryhmä, joka koostuu useista puolisuunnikkaan tai kaaren muotoisista magneettisegmenteistä, joiden magneettisuuntausvektorit pyörivät kentän kohdistamiseksi. Ne ovat rutiininomaisesti rakennettu quadrupole, heksapoli, sekstupoli, oktupoli ja muut magneetti kokoonpanoissa. Yleensä mitä suurempi määrä diskreettejä magneetteja, joilla on vastaava määrä magneettisia vektorikulmia, sitä yhtenäisempi kenttä Halbachin kokoonpanon sisähalkaisijan poikki.
Halbach-sylintereitä käytetään NMR-laitteissa, kehittyneissä suurvääntömomenttimoottoreissa, säteen tarkennuksessa, tutkimus-ja magneettisten hiukkasten erotuslaitteissa teollisissa, biotieteissä, R & D-laitteissa ja lääketieteellisissä sovelluksissa.
lineaariset (tasomaiset) Halbach-ryhmät
lineaariset Halbach-ryhmät koostuvat ferromagneettiselle taustalevylle asennetuista diskreeteistä, suorakulmaisista kestomagneeteista, joiden magneettiset suuntaukset vaihtelevat ja joiden avulla kenttä voidaan keskittää ryhmän toiselle puolelle tuottaen yhtenäisen ja voimakkaan puolisinimuotoisen magneettikentän. Lineaarisia (tasomaisia) ryhmiä voidaan käyttää myös yoke-konfiguraatiossa tuottamaan erittäin voimakas sinimuotoinen kenttä aukkoon.
tuotamme erilaisia lineaarisia (tasomaisia) Halbach-järjestelmiä, joita käytetään hiukkaskiihdyttimissä, vapaaelektronilasereissa, erittäin tehokkaissa lineaarimoottoreissa ja muissa teollisissa, biotieteellisissä, R & D-ja lääketieteellisissä sovelluksissa.

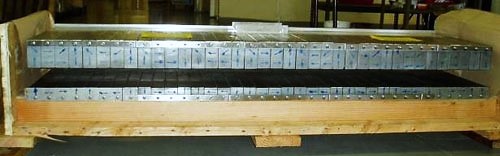

- Specialty Project: General Atomicsin toimeksiannosta Integrated Magnetics on ylpeä siitä, että se on rakentanut lineaariset Halbach-komponentit Maglev-demonstraatiojunaan, joka perustuu Inductrack-suunnitteluun, jonka kehitti Lawrence Livermore National Laboratory edesmenneen tohtori Richard Postin ohjauksessa. Olemme myös rakentaa lineaarinen Halbach array kokoonpanot useita nopeita Hyperloop hankkeita.
Halbach-tyyppiset Magneettiset kokoonpanot
lineaaristen ja lieriömäisten Halbach-ryhmien lisäksi suunnittelemme ja rakennamme mittatilaustyönä monitasoisia, Halbach-tyyppisiä magneettisia kokoonpanoja monipolvisissa kokoonpanoissa, joissa on vaihtelevia magneettisia suuntausmalleja teollisiin, tieteellisiin ja lääketieteellisiin sovelluksiin. Nämä monimutkaiset kokoonpanot tuottavat erittäin suuria magneettikenttäpitoisuuksia ja suurta yhdenmukaisuutta.
- Erikoisprojekti: Tuotantopohjalta räätälöimme ja rakensimme Halbach-tyyppisen, korkean kentän gradientin magneettisen kokoonpanon, joka on suunniteltu tuottamaan vahva ja keskittynyt kenttä robottikatetrin navigointisovellukseen. Tämä monimutkainen magneetti koostui useista sadoista erillisistä magneeteista, joilla oli useita magneettisia suuntauksia. Lopullinen kokoonpano painoi yli 800 kiloa.
Your Magnetic Halbach Array Project-How Can We Help?
työskentely kokeneen magnet engineering-ja manufacturing-tiimin kanssa on välttämätöntä näiden monimutkaisten kokoonpanojen onnistumiseksi. Integrated Magnetics on kehittänyt runsaasti kokemusta ja asiantuntemusta tällä erikoisalalla. Ota yhteyttä jo tänään tai lähetä meille tarjouspyyntö erikoisprojektistasi ja kerro meille, miten voimme auttaa.
